솔리드웍스 찢어진파일 곡면-> 피처화하기
금형데이터는 금형 제작업체에 보통 요청하면 받을 수는 있지만
업체에서도 관리 중인 파일이 깨져있거나, 업체에 연락하기 귀찮거나..?
... 할 때 엄청 간단하게 수정할 수 있어요

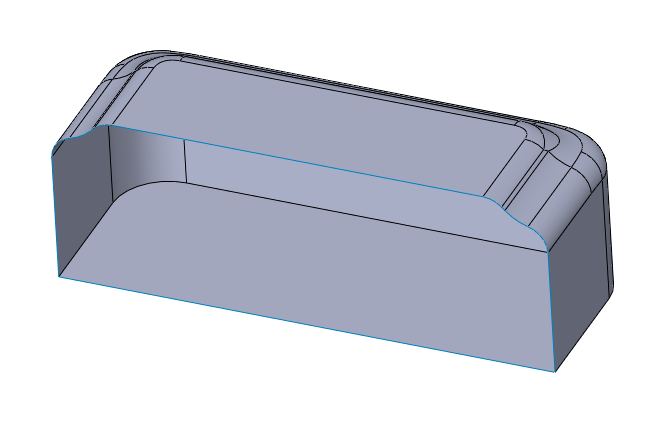

피처 단면은 [그림1]처럼 단면을 해도 속이 꽉 차있지만
데이터가 어딘가 찢어졌을 경우 [그림2]처럼 속이 텅텅 비어있습니다. (의외로 많음..)
외주데이터 변환 과정에서 오류가 생기거나 필렛 값이 중복되는 곳에 오류가 생겨서
분명 모든 면에 막혀 있는데도!! 피처가 아닌 경우가 종종 있더라구요.
그럴 경우 한번 시도해보세요 =P
삭제->옵션(삭제)로 면을 삭제해줍니다.

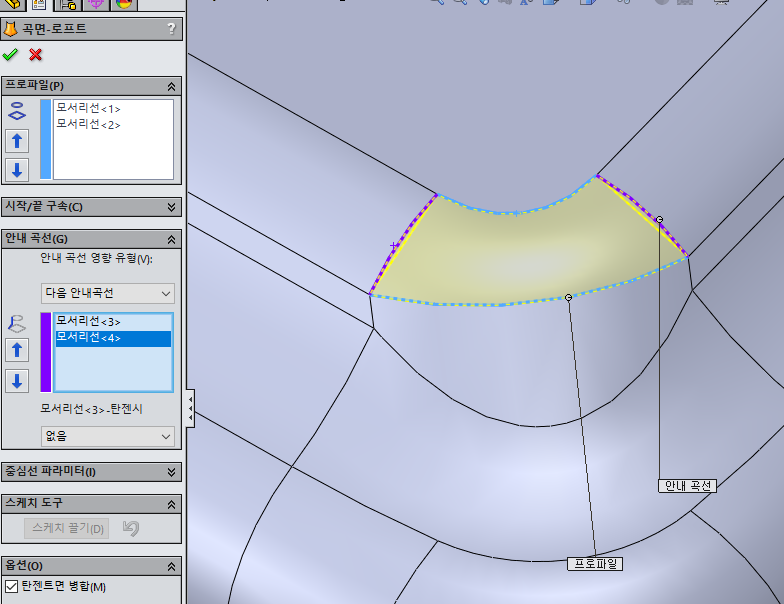

곡면- 로프트 곡면을 눌러 프로파일 2개의 선과 안내곡선 2개를 지정해줍니다.
프로파일(하늘색) -연결할 2개의 선
안내 곡선(보라색) - 연결되는 2개의 선이 이 안내곡선을 따라서 곡면화 됨
곡면 - 곡면 붙이기를 해줍니다.
모든 면이 막혀있다면 솔리드 형성시도가 활성화 됩니다.
체크를 하고 OK누르면 피처 변환 완료입니다.
( + )
로프트 곡면 할 때, 선이 끊어져 있으면 아래 그림처럼 곡면이 생성되지 않는데요
이럴땐 3D스케치를 사용하시면 됩니다.
스케치 - 화살표 밑으로 - 3D스케치에 들어갑니다.
끊어진 선을 SHIFT를 누른상태로 선택한 뒤 - 요소변환을 눌러줍니다.
3D 스케치로 선택한 선이 생성되었습니다.
생성된 3D스케치로 곡면-로프트를 해주면 됩니다.
곡면이 생성되면 곡면붙이기 - 솔리드 형성 시도
즐거운 퇴근하세요 :D
